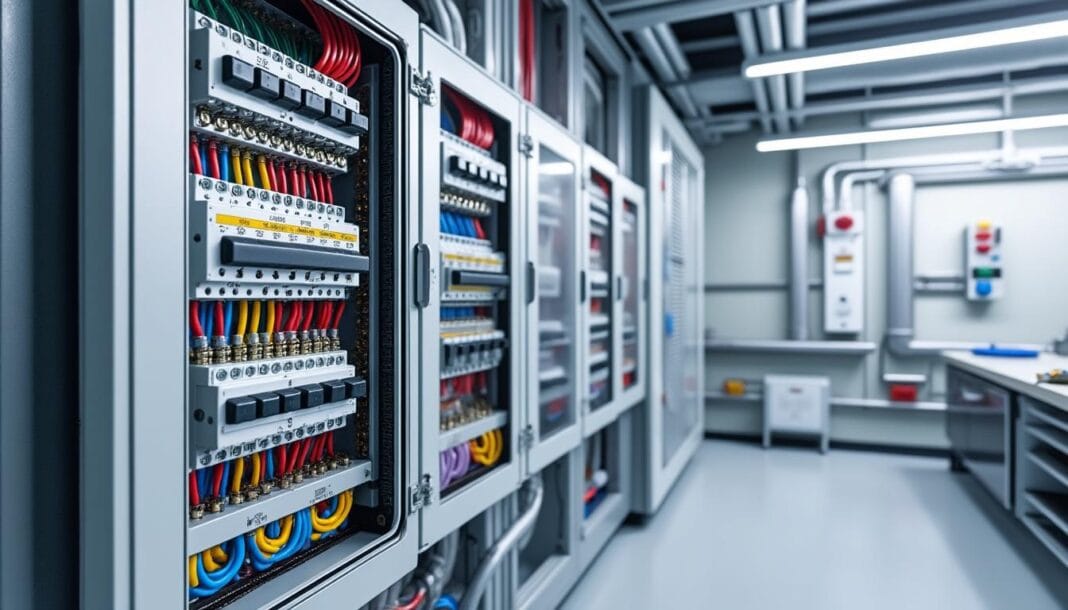

La dalle de répartition joue un rôle essentiel dans la gestion sécurisée et efficace de l’électricité au sein d’une habitation ou d’un bâtiment. Que vous soyez un professionnel de l’électricité ou simplement curieux de comprendre cette partie souvent méconnue de votre installation, cet article vous éclaire en profondeur. Vous découvrirez comment cette dalle contribue à répartir le courant électrique, assure la protection des circuits et facilite la maintenance. Avec des références à des marques reconnues comme Schneider Electric, Legrand ou Hager, ainsi qu’une exploration des normes actuelles et des innovations, ce guide offre une immersion pratique et détaillée.
En un coup d’œil, la dalle de répartition est un dispositif central qui distribue l’électricité vers les différents circuits, en assurant leur protection via des modules modulaires tels que les disjoncteurs et interrupteurs différentiels. Elle est conçue pour s’adapter aux besoins évolutifs d’un logement, offrant flexibilité et sécurité. Son bon dimensionnement et son installation conforme aux normes sont gages de confort et de tranquillité.
Le rôle fondamental de la dalle de répartition dans une installation électrique

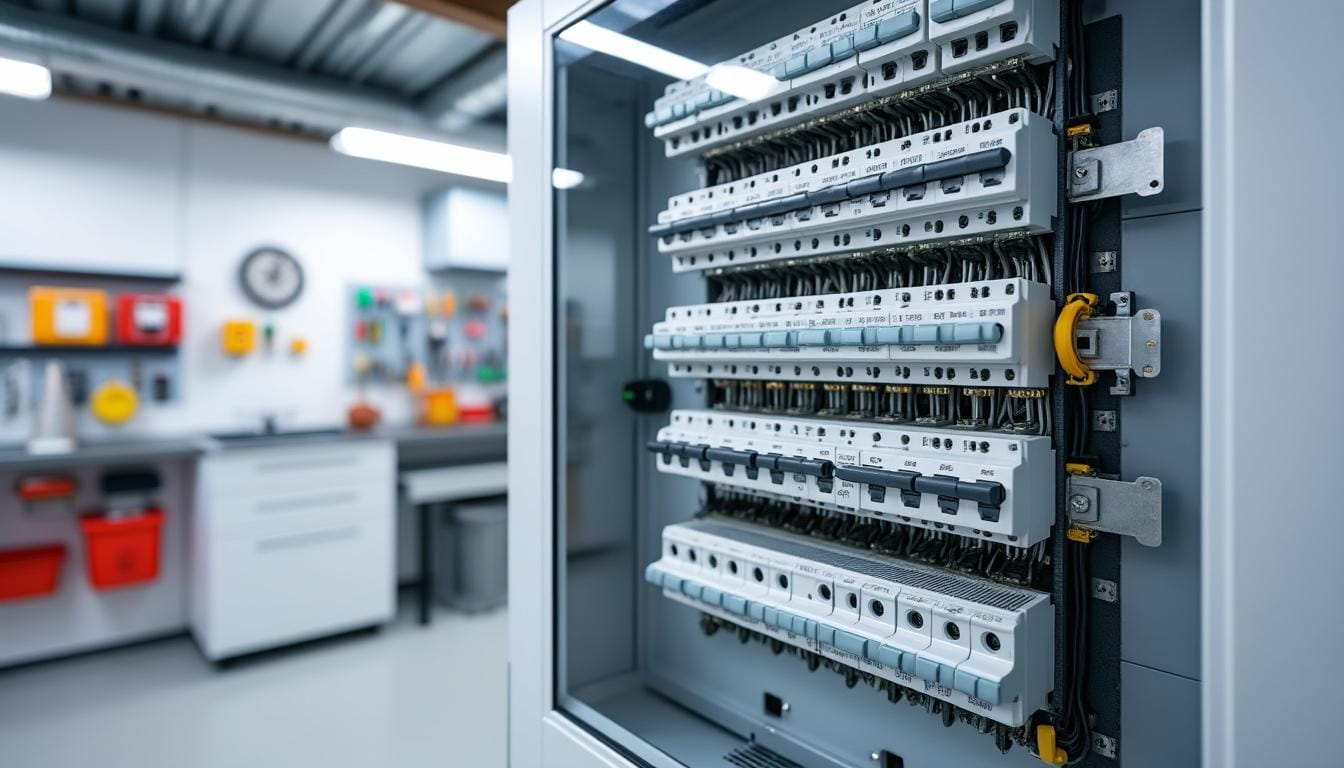

Dans toute installation électrique moderne, la dalle de répartition sert d’interface entre l’arrivée générale de l’électricité et les différents circuits spécialisés de la maison. Cette fonction n’est pas simplement technique : c’est un gage de sécurité et de performance. En installant ce dispositif, on organise méthodiquement la distribution du courant, évitant ainsi les surcharges, courts-circuits et autres risques d’incendie potentiels.
Au cœur de l’habitation, cette dalle accueille plusieurs modules, chacun ayant une tâche précise : le disjoncteur de branchement, les disjoncteurs divisionnaires, les interrupteurs différentiels ou encore les parafoudres modulaires. Parmi les marques leaders, j’ai souvent observé que Schneider Electric et Legrand fournissent des coffrets particulièrement fiables et adaptés aux exigences des normes NF C 15-100 en vigueur en France.
Ce dispositif est aussi un élément évolutif. J’ai par exemple vu des installations dans lesquelles la dalle de répartition a été volontairement dimensionnée avec 20 à 30% de modules supplémentaires pour anticiper l’ajout futur de nouveaux circuits électriques, comme un système de chauffage supplémentaire ou une extension domotique. Cette anticipation facilite les modifications sans devoir tout réinstaller.
- Distribution sécurisée de l’électricité
- Protection contre les surcharges et courts-circuits
- Facilité d’évolution et d’ajout de circuits
- Centralisation pour une maintenance simplifiée
| Module | Fonction principale | Importance |
|---|---|---|
| Disjoncteur de branchement | Coupe le courant général en cas de problème | Critique |
| Interrupteur différentiel | Détecte les fuites de courant, protège contre l’électrocution | Essentiel |
| Disjoncteurs divisionnaires | Protègent les circuits individuels contre surcharge | Très important |
| Parafoudre modulaire | Protège l’installation en cas d’impact de foudre | Fortement recommandé |
Comment dimensionner une dalle de répartition adaptée à son habitation ?
Le choix d’une dalle de répartition répond à plusieurs critères précis qui dépendent principalement de la taille et des besoins électriques de la maison. Par expérience, je partage toujours cette règle simple : un tableau électrique pour un logement de 35 à 100 m² comprend en général trois rangées de modules. Cela permet d’accueillir entre 20 à 40 modules, soit suffisamment pour gérer l’éclairage, les prises, les appareils électroménagers, et les équipements spécifiques comme un système de chauffage électrique ou les volets roulants.
Il est aussi important de veiller à la hauteur de fixation. Installer la dalle à hauteur d’homme facilite les interventions rapides en cas de coupure ou défaut. Lors du choix, pensez à préférer un modèle légèrement plus grand que nécessaire, idéalement avec 20 à 30 % d’espace disponible pour faciliter les futures extensions. Des marques comme Siemens et Eaton proposent une gamme complète de coffrets avec multiples rangées, modulables et faciles à installer.
- Évaluer la surface et la complexité du logement
- Recenser et anticiper les besoins en circuits
- Prendre en compte les dispositifs intelligents et domotiques
- Prévoir un espace modulable pour évoluer avec le temps
- Installer la dalle à une hauteur adaptée pour l’accès
| Surface du logement (m²) | Nombre de rangées | Nombre approximatif de modules |
|---|---|---|
| 35 – 50 | 2 | 12 à 20 |
| 51 – 100 | 3 | 20 à 36 |
| Plus de 100 | 4 | 36 à 52 |
Pour ceux qui se lancent dans un montage complet, sachez qu’il existe également des coffrets pré-équipés et précâblés, comme ceux de Hager ou ABB, qui facilitent énormément la pose, surtout pour des rénovations ou extensions rapides.
Les modules essentiels dans une dalle de répartition et leur rôle
Une dalle de répartition ne serait rien sans ses composants modulaires, chacun rempli d’une fonction précise et capitale. Sans ces éléments, la sécurité et la performance de l’installation sont compromises. Après avoir installé plusieurs équipements, je peux témoigner que la qualité du matériel impacte directement la longévité et la fiabilité. Voici, détaillés, les principaux modules indispensables :
1. Disjoncteur de branchement
C’est le dispositif qui assure la liaison entre le réseau électrique du fournisseur d’énergie et l’installation domestique. Il gère l’interruption générale du courant, avec une sensibilité à 500 mA garantissant une sécurité optimale. Il se positionne généralement à proximité immédiate du compteur.
2. Interrupteur différentiel
Ce module identifie les fuites de courant, souvent dangereuses, surtout en milieu humide ou près des points d’eau. Il intervient rapidement pour prévenir le risque d’électrocution en coupant le courant dès qu’un écart est détecté. Selon le type d’installation, on choisira un interrupteur différentiel de type A ou AC, avec une sensibilité de 30 mA.
3. Disjoncteurs divisionnaires
Ces disjoncteurs protègent individuellement les circuits d’éclairage, prises, électroménager, cuisson, chauffage, etc. J’insiste toujours sur la nécessité de bien dimensionner leur intensité nominale — habituellement entre 2 à 32 A — en fonction de l’équipement alimenté.
4. Parafoudre modulaire
Ce dispositif, souvent obligatoire dans plus d’un tiers des départements en France, protège l’installation des surtensions dues à la foudre. Il doit être installé juste après le disjoncteur de branchement et relié solidement à la terre. Sa capacité varie généralement entre 4,5 kA et 25 kA, suivant la zone géographique ainsi que le risque de foudroiement.
- Chaque module a un rôle crucial pour la sécurité électrique
- Respecter les normes en vigueur avec du matériel certifié
- Penser à la qualité des produits pour éviter des pannes coûteuses
- Choisir un fabricant reconnu : Schneider, Legrand, Hager…
| Module | Sensibilité/intensité | Emplacement dans la dalle | Fonction clé |
|---|---|---|---|
| Disjoncteur de branchement | 500 mA | Début du circuit général | Coupe le courant principal |
| Interrupteur différentiel | 30 mA (type A, AC ou Hpi) | Début de chaque rangée | Protection contre fuite de courant |
| Disjoncteurs divisionnaires | 2 à 32 A | Sur les circuits individuels | Protection contre surcharge/court-circuit |
| Parafoudre modulaire | 4,5 à 25 kA | Après disjoncteur de branchement | Protection contre surtensions |
Bien sûr, la qualité des composants impacte directement la durée et la fiabilité de l’installation. Les fabricants comme Eaton ou General Electric offrent des garanties solides en la matière. Un investissement dans un coffret bien équipé est synonyme de tranquillité sur le long terme.
Différences entre tableaux pré-équipés et solutions modulaires personnalisées
Souvent, on hésite entre acheter un tableau complet standardisé ou composer sa dalle soi-même avec des modules indépendants. Les coffrets pré-équipés, proposés par exemple par ABB ou Schneider Electric, sont rapides à poser et conformes aux normes. Cependant, ils coûtent souvent plus cher initialement.
Opter pour une installation modulaire personnalisée permet de mieux adapter le tableau aux besoins spécifiques du logement, surtout quand des équipements comme une installation domotique ou un système de chauffage particulier sont prévus. Le revers de la médaille réside dans un temps d’installation parfois plus long et une légère complexité accrue.
- Coffrets pré-équipés : simplicité et rapidité
- Modules personnalisés : flexibilité et adaptation parfaite
- Choisir en fonction de son budget et des besoins spécifiques
- Considérer l’évolution possible de l’installation électrique
Les protections des circuits électriques dans une dalle de répartition
L’une des missions majeures de la dalle de répartition est d’assurer la protection fine des circuits qui alimentent les différents points de la maison. Cela représente souvent un casse-tête pour les moins initiés. J’ai constaté que bien comprendre le dimensionnement des conducteurs et le choix des disjoncteurs est un vrai enjeu pour garantir la sécurité électro-technique.
Par exemple, voici quelques conseils pratiques que j’applique régulièrement pour dimensionner et protéger les circuits :
- Éclairage : utilise des conducteurs en 1,5 mm² avec un disjoncteur 16 A maximum.
- Prises standards : selon le nombre de points, passer de 1,5 mm² à 2,5 mm² avec des disjoncteurs entre 16 et 20 A.
- Appareils spécialisés : pour lave-linge, four, ou chauffe-eau, privilégier du 2,5 mm² voire 6 mm² et des disjoncteurs adaptés (20-32 A).
- Volets roulants et VMC : circuits dédiés avec protections spécifiques, souvent 1,5 mm² et disjoncteur 10-16 A.
| Type de circuit | Section minimale des conducteurs (mm²) | Courant assigné maximal (A) | Protection associée |
|---|---|---|---|
| Éclairage | 1,5 | 16 | Disjoncteur 16 A |
| Prises de courant (jusqu’à 8 points) | 2,5 | 20 | Disjoncteur 20 A |
| Lave-linge, four, sèche-linge | 2,5 | 20 | Disjoncteur 20-32 A |
| Volets roulants | 1,5 | 16 | Disjoncteur 16 A dédié |
| Chauffage électrique | 2,5 à 6 | 20 à 32 | Disjoncteur adapté |
En respectant scrupuleusement ces règles, on limite les risques d’incident et on assure le bon fonctionnement des appareils. Les fabricants tels que Mersen et SMA proposent d’ailleurs des composants parfaitement adaptés à ces usages, notamment pour les installations protégeant les circuits à forte intensité.
Optimiser et automatiser la consommation électrique grâce aux modules complémentaires

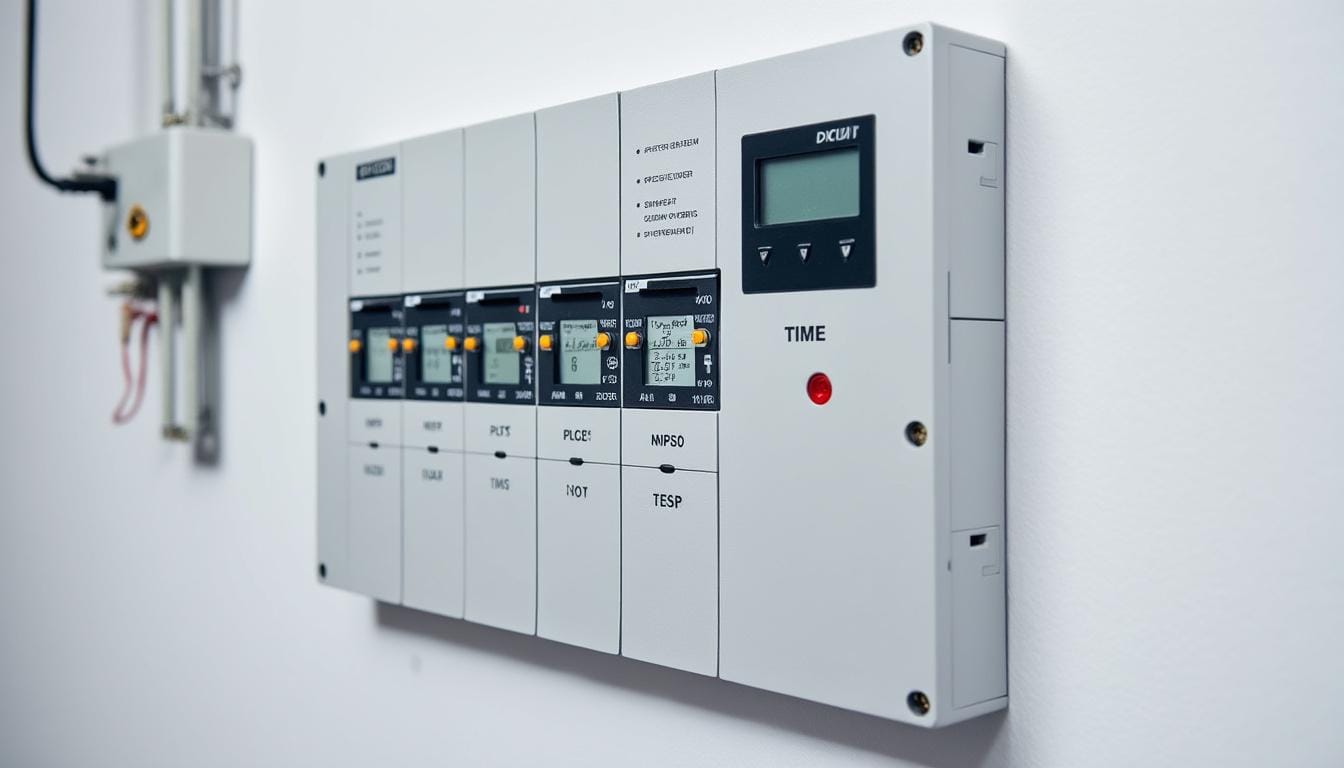

Au-delà de la seule fonction de distribution et protection, la dalle de répartition moderne peut intégrer une série de modules spécialement conçus pour réduire la consommation et automatiser la gestion de l’énergie. Ces composants intelligents contribuent à un logement vraiment connecté et économe.
Parmi eux, voici les principaux que j’utilise fréquemment dans les installations que je supervise :
- Délesteur : permet de maintenir la consommation totale sous le seuil autorisé par le contrat électrique en coupant temporairement les circuits non prioritaires.
- Horloge programmable : organise l’allumage et l’extinction automatique des appareils, ajustant leur fonctionnement aux plages horaires optimales.
- Contacteur jour/nuit : met en service certains appareils, comme le chauffe-eau, uniquement pendant les heures creuses où le tarif de l’électricité est réduit.
- Minuterie et interrupteur horaire : pour allumer ou éteindre les éclairages à des moments précis ou après un délai défini.
- Interrupteur crépusculaire : active l’éclairage automatiquement à la tombée du jour, grâce à une cellule photoélectrique, améliorant à la fois sécurité et économie.
| Module | Fonction | Bénéfice principal |
|---|---|---|
| Délesteur | Gestion de la puissance sous contrat | Évite les coupures intempestives |
| Horloge programmable | Programmation horaire d’appareils | Optimise la consommation |
| Contacteur jour/nuit | Gestion en heures creuses | Réduit la facture d’électricité |
| Minuterie | Extinction automatique | Économies sur l’éclairage |
| Interrupteur crépusculaire | Allumage à la tombée du jour | Améliore la sécurité extérieure |
Ces modules, que vous pourriez trouver chez Legrand ou Schneider Electric, combinent technologie avancée et facilité d’installation. En adoptant ces solutions, la dalle de répartition devient véritablement un centre de contrôle intelligent, adapté aux enjeux énergétiques actuels.
Les normes et réglementations encadrant la dalle de répartition électrique
Le respect des normes est crucial pour garantir la sécurité et la conformité dans la distribution électrique domestique. La norme NF C 15-100, devenue le référentiel incontournable en France depuis des années, impose des règles strictes concernant l’organisation, la protection et le dimensionnement des dalles de répartition.
Pour garantir la mise en œuvre conforme de ces règles, les installateurs s’appuient sur cette norme qui précise notamment :
- Le choix obligatoire d’interrupteurs différentiels à haute sensibilité (30 mA)
- La séparation des circuits liés aux points d’eau
- Le dimensionnement des disjoncteurs en fonction du circuit
- La présence éventuelle d’un parafoudre, selon la zone géographique
- La hauteur et accessibilité des tableaux électriques
Je recommande toujours de recourir à des marques reconnues comme General Electric ou Mersen qui proposent des solutions conformes et régulièrement mises à jour. Pour ceux qui souhaitent approfondir l’approvisionnement en matériaux liés à la construction, vous pouvez consulter ce guide pratique relatif au dosage du ciment ainsi qu’à la réalisation durable de dalles en chaux.
Les étapes clés pour installer ou remplacer une dalle de répartition en toute sécurité
Procéder à l’installation ou au remplacement d’une dalle de répartition doit toujours être confié à un professionnel qualifié. Toutefois, comprendre les étapes vous permet d’appréhender ce travail complexe avec sérénité. Voici un aperçu des phases incontournables :
- Analyse des besoins : recensement précis des circuits à alimenter, puissance nécessaire, dispositifs connectés.
- Choix du coffret : sélection d’une dalle adaptée en taille, nombre de modules et fonctions supplémentaires (ex. parafoudre).
- Préparation de l’emplacement : vérification de la hauteur, fixation solide, accès facile pour maintenance.
- Câblage : raccordement du disjoncteur de branchement, interrupteurs différentiels et disjoncteurs divisionnaires selon le schéma.
- Tests : vérification de la continuité, du bon fonctionnement des protections et absence de fuite.
- Validation finale : respect des normes NF C 15-100, remise d’un certificat de conformité.
- Ne jamais entreprendre l’installation sans couper l’alimentation générale
- Utiliser des outils et équipements adaptés
- Respecter scrupuleusement les étapes pour éviter tout risque
- Faire appel à un électricien qualifié en cas de doute
Une installation bien conduite assure la longévité de votre tableau électrique et la sécurité de toute la famille.
Maintenance et diagnostic : préserver l’efficacité de la dalle de répartition
Au fil du temps, comme tout équipement technique, la dalle de répartition nécessite un contrôle et une maintenance réguliers. J’ai personnellement constaté lors d’interventions que de nombreuses pannes ou anomalies peuvent être évitées par une simple inspection annuelle.
Voici les points que je vérifie systématiquement :
- Nettoyage externe et interne du coffret pour éviter l’accumulation de poussière
- Vérification de la fixation des disjoncteurs et raccords
- Contrôle de l’absence de surchauffe sur les modules
- Test des interrupteurs différentiels pour s’assurer de leur réactivité
- Inspection de la continuité de la prise de terre liée au parafoudre
| Fréquence | Opération | Objectif |
|---|---|---|
| Annuel | Contrôle différentiel et visserie | Assurer la sécurité fonctionnelle |
| Semestriel | Nettoyage du coffret | Éviter les surchauffes |
| Selon besoin | Réparation ou remplacement des modules défectueux | Maintenir la fiabilité |
La surveillance attentive de ces éléments vous évite des désagréments importants, tout en garantissant un fonctionnement optimal. N’hésitez pas à confier ce contrôle à un professionnel dès que la moindre faiblesse est détectée.
FAQ sur la fonction et l’installation des dalles de répartition électriques
- Qu’est-ce qu’une dalle de répartition ?
Une dalle de répartition est un coffret électrique qui centralise et organise la distribution de courant dans une installation, protégeant chaque circuit de manière distincte. - Comment choisir la bonne taille pour une dalle de répartition ?
Il faut prendre en compte la surface, le nombre de circuits nécessaires et prévoir un surplus de modules pour extensions futures. - Quels sont les composants essentiels d’une dalle de répartition ?
Ils comprennent le disjoncteur de branchement, l’interrupteur différentiel, les disjoncteurs divisionnaires et souvent un parafoudre modulaire. - Peut-on installer soi-même une dalle de répartition ?
Il est fortement recommandé de confier cette tâche à un professionnel qualifié pour respecter les normes et garantir la sécurité. - Quels sont les bénéfices des modules d’aide à la consommation ?
Ces modules permettent d’optimiser l’usage de l’énergie, de réduire les coûts et d’automatiser la gestion des appareils électriques.
